夹紧力kN
液压MPa 液压型
8XLPTLSHS 8XLPTLSHR
10 24.9 24.9
12 33.3 33.3
15 39.0 39.0
19 50.0 50.0
21 53.6 53.6
22 56.8 56.8
注：夹紧力仅供参考
夹紧力kN
扭矩Nm 普通型
8XLPTLSS 8XLPTLSR
27 12.9 12.9
54 25.2 25.2
81 35.0 35.0
109 48.1 48.1
134 61.6 61.6
160 74.0 74.0
190 84.5 84.5
217 90.6 90.6
注：键槽可以特制
请洽我们

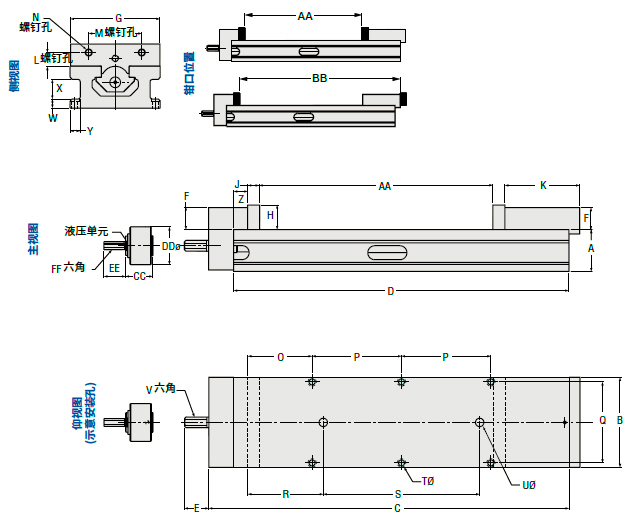

参数表 mm(in)
普通型 液压型
8XLPTLSS 8XLPTLSR 8XLPTLSHS 8XLPTLSHR
A 95.25 95.25 95.25 95.25
B 204.72 204.72 204.72 204.72
C 819.15 819.15 819.15 819.15
D 762.00 762.00 762.00 762.00
E 55.12 48.01 54.86 -
F 49.91 49.91 49.91 49.91
G 203.20 203.20 203.20 203.20
H 55.88 55.88 55.88 55.88
J 27.31 27.31 27.31 27.31
K 169.93 169.93 169.93 169.93
L 30.99 30.99 30.99 30.99
M 120.65 120.65 120.65 120.65
N (5/8-11) (5/8-11) (5/8-11) (5/8-11)
O 146.05 146.05 146.05 146.05
P 203.20 203.20 203.20 203.20
Q 184.15 184.15 184.15 184.15
R 171.45 171.45 171.45 171.45
S 355.60 355.60 355.60 355.60
T (1/2) (1/2) (1/2) (1/2)
U (0.750) (0.750) (0.750) (0.750)
V (7/8) (3/4) (7/8) -
W 20.57 20.57 20.57 20.57
X 44.45 44.45 44.45 44.45
Y 22.86 22.86 22.86 22.86
Z 31.75 31.75 31.75 31.75
AA 533.40 533.40 533.40 533.40
BB 730.63 730.63 730.63 730.63
CC - - 60.96 60.96
DD - - 85.73 85.73
EE - - - 49.28
FF - - - (5/8)
重量kg 105 107 105 107
排量CC – – 19 19

反向型
